ECOFLOW Kit Energy 10 KWh

ECOFLOW Kit Energy 10 kWh.

Le Kit Energy ECOFLOW 10 kWh permet de créer un système électrique complet plug & play & de centraliser un maximum d’éléments : dispositif de charge, stockage énergétique & distribution. Une solution idéale pour l’énergie à bord du bateau, camping-car, fourgon ou van aménagé.

Concepteur & fabriquant de batterie lithium & générateur solaire, ECOFLOW possède une grande expertise dans les systèmes de production & stockage énergétique.

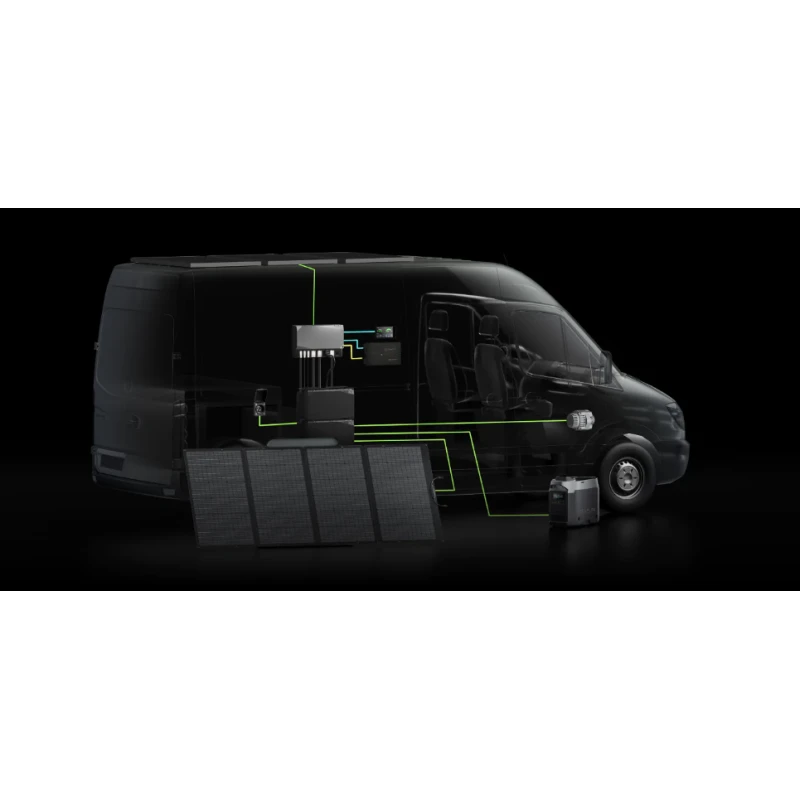

Installez un système de stockage, production & distribution de l’électricité en fourgon aménagé & camping-car, simple de mise en œuvre & performant. C’est ce que vous promet le fabricant ECOFLOW avec le kit Energie 10 kWh !

La puissance de stockage proposé de 10420 Wh en 48 V équivaut à des batteries lithium 12 V de 860 Ah. Ainsi, vous pourrez alimenter des gros besoins en énergie. Idéal pour le fonctionnement d’un réfrigérateur, sèche-cheveux, plaque à induction, micro-ondes & même machine à laver !

La batterie Lithium ECOFLOW livré avec le Kit Energy est doté de la technologie LiFepo4, assurant un nombre de cycle particulièrement élevé : 3500 cycles de décharges à 80 % avant que la batterie perde en capacité. Dotée d’un système de réchauffage, la batterie peut être utilisée même par des températures négatives, jusqu’à -20°C. Le système de réchauffage se déclenchera automatiquement en dessous de 0°C.

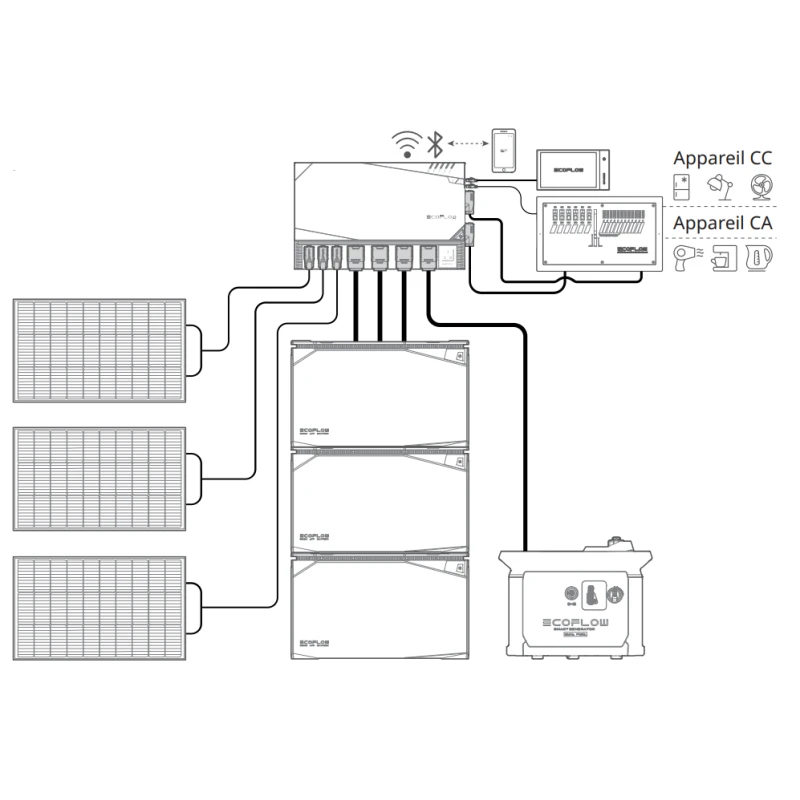

Véritable unité d’alimentation tout-en-un, le Power Hub de ECOFLOW assure la centralisation des dispositifs de charge, de stockage énergétique & de distribution du réseau électrique. Vous pourrez connecter facilement les batteries lithium ECOFLOW, panneaux solaires, alternateur du fourgon, groupe électrogène, panneau de commande & panneau de distribution électrique.

La connexion se réalise à l’aide de câble ECOFLOW dédié, ainsi vous êtes certains de ne pas vous tromper dans les branchements. Attention, pour certains éléments, le Power Hub sera compatible uniquement avec des appareils ECOFLOW, par exemple les batteries Lithium 48V de la marque. Nous détaillons tout cela plus bas !

Le Power Hub a donc vocation à centraliser un maximum d’éléments, qu’il s’agisse des dispositifs de charges ou convertisseurs 230 V ! Vous pourrez donc exploiter les fonctionnalités suivantes :

• Régulateurs MPPT : 2 régulateurs MPPT sont intégrés au Power Hub. Ils acceptent chacun 30 A en entrée & peuvent donc accepter un parc solaire de 1600 W, soit 3200 W au total. L’entrée Alternateur peut également accepter un panneau solaire, & donc vous pouvez envisager l’installation d’un parc solaire jusqu’à 4800 W !
• Combiné chargeur booster DC/DC : Une entrée est dédiée à la recharge Alternateur ou panneau solaire, acceptant 1000 W de charge ! Vous reliez au choix l’alternateur du véhicule OU un parc solaire. Afin d’optimiser la charge au maximum, il est conseillé de coupler un alternateur renforcé de 150 A minimum.
• Chargeur 230 V : Recharger les batteries par le secteur, lorsque vous avez accès au 230 V. Doté de la fonction de charge rapide X-Stream, vous pourrez charger le parc batterie lithium ECOFLOW jusqu’à 3000 W de puissance (à condition que la borne soit suffisamment puissante).
• Entrée Groupe électrogène : Une entrée est prévue pour la connexion d’une 3ème batterie ou groupe électrogène ECOFLOW Smart Generator ! Le groupe prend automatiquement le relais sur la production solaire si votre parc batterie descend trop bas, 1800 W de charge. Il est possible d’installer des groupes électrogènes de marque différente que ECOFLOW
• Convertisseur 230 V : sortie 3600 W pour le réseau AC, le mode X-boost permet de monter à 5000 W. Le courant de crêt peut atteindre 7200 W. En cas de connexion au réseau 230 V, un mode By-pass permet d’alimenter les sorties AC 230 V sans passer par le convertisseur & donc il n’y a plus de limite de puissance.
• Abaisseur DC/DC : Les batteries Lithium ECOFLOW à connecter sur le Power Hub sont en 48 V. Pour alimenter les circuits CC 12 ou 24 V du fourgon aménagé, il faut donc abaisser la tension. Un Abaisseur 48 – 12/24 V est donc prévu à cet effet.

Le Power Hub permet de créer 2 réseaux électriques distincts dans votre fourgon : AC 230 V & DC 12/24 V. Cela aura pour avantage d’assurer l’alimentation de certains appareils spécifiques en 12/24 V (comme la pompe à eau ou le chauffage diesel) & de pouvoir faire fonctionner tout le reste des dispositifs en 230 V (Réfrigérateur, électroménager, chauffe-eau etc…).

Quels sont les avantages du kit Energy ECOFLOW par rapport à une installation électrique traditionnelle ?

• Facilité d’installation : Le Kit Energy ECOFLOW est prévu pour s’installer en Plug & play, grâce au câblage livré avec connecteur rapide. Vous évitez donc l’étape fastidieuse de câblage avec sertissage de cosses, etc.
• Système 48 V : en comparaison aux systèmes traditionnels 12 V & 24 V, les batteries Lithium ECOFLOW sont en 48 V, limitant ainsi l’échauffement & la résistance. Le panneau de distribution possède toujours une sortie 12/24 V pour alimenter les appareils électriques.
• Gain de place : Avec la centralisation des dispositifs, vous gagnez en encombrement par rapport à une installation impliquant de multiples chargeurs, régulateurs, convertisseurs, etc.

Le kit Energy Starter peut-il fonctionner seul ? Non, le kit Starter ne peut pas fonctionner sans le Smart Panel AC/DC.

Que dois-je rajouter pour compléter mon installation avec le kit Ready & Independance ? Pour une installation optimale, vous pourrez optimiser l’installation avec un parc solaire jusqu’à 3600 W.

Pourquoi choisir un kit Independance ? Le kit Energy Independance comprend un panneau de commande qui permet d’alimenter des équipements 12 V. Il vous affichera le niveau de la batterie, les temps de charge et de décharge restants, les puissances d’entrée et de sortie. Vous pourrez également régler les tensions d’entrées & de sorties.

Comment se connecte les différents éléments au Power Hub ? Les batteries, panneaux solaires, entrée alternateur & bien d’autres se connectent tous via des câbles spécifiques ECOFLOW. Ces câbles permettent d’assurer un montage correct & facile. Pas de sertissage, pas de soudure, pas d’inversion de polarité possible!

Comment puis-je surveiller le fonctionnement du système sur le Power Hub ? Pour lire les données de consommations électriques, & production d’énergie, ECOFLOW propose un panneau de commande spécialement prévu pour se connecter au Power Hub, via des câbles RJ45. Vous pourrez également connecter votre Smartphone en Bluetooth ou Wi-Fi grâce à l’application ECOFLOW. Ce panneau n’est pas livré avec le Kit starter Energy.

Est-il possible de connecter des panneaux solaires de toutes marques ? Oui tout à fait. Il suffit juste de respecter l’intensité max en entrée qui est de 30 A.

Peut-on connecter une batterie nomade River ou Delta sur le Power Hub ? Non, ça ne fonctionnera pas. Le power hub peut uniquement fonctionner avec les batteries ECOFLOW 48 V.

Combien de temps puis-je alimenter des appareils électriques avec le kit Energy 10 kWh Plug & Play ?

• Réfrigérateur domestique : 20 jours
• Sèche-cheveux 2500 W : 7 heures
• Micro-ondes 1000 W : 10 heures
• Ordinateur portable 65 W : 6 jours
• Scie circulaire 1500 W: 7 heures
• Vélo électrique 500 W : 25 charges
• Poêle à granulés 1000W/jour : 10 jours

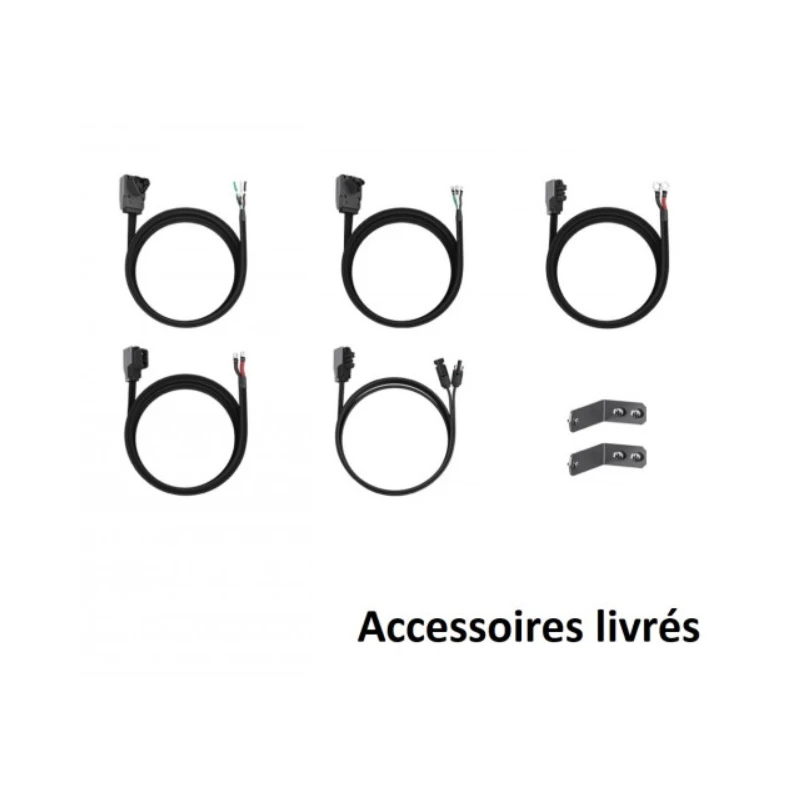

Quels sont les accessoires livrés avec le kit Energy ECOFLOW ?

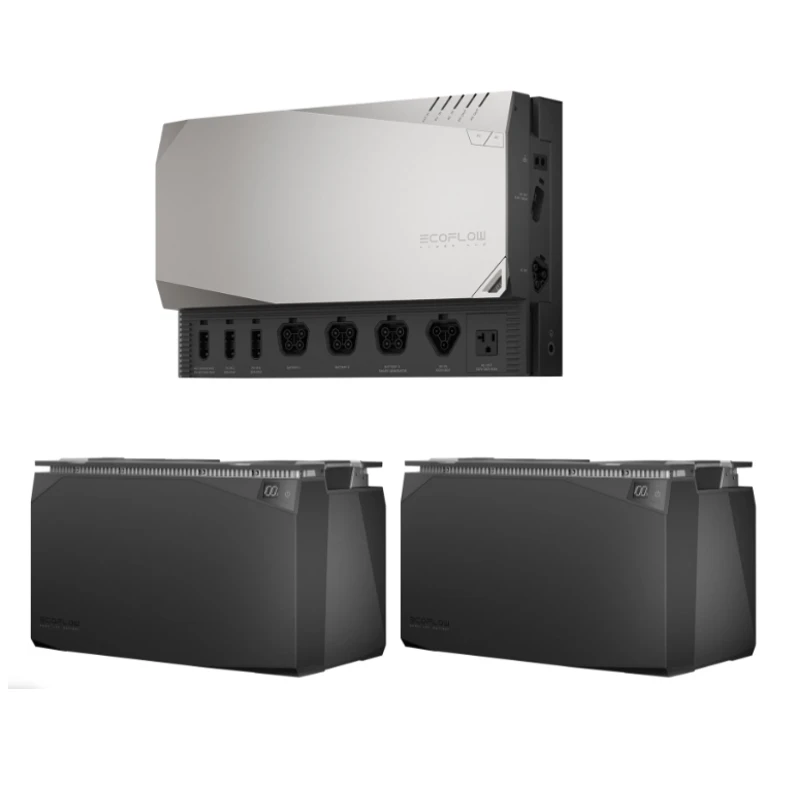

	Kit Energy Starter	Kit Energy Ready	Kit Energy Independance

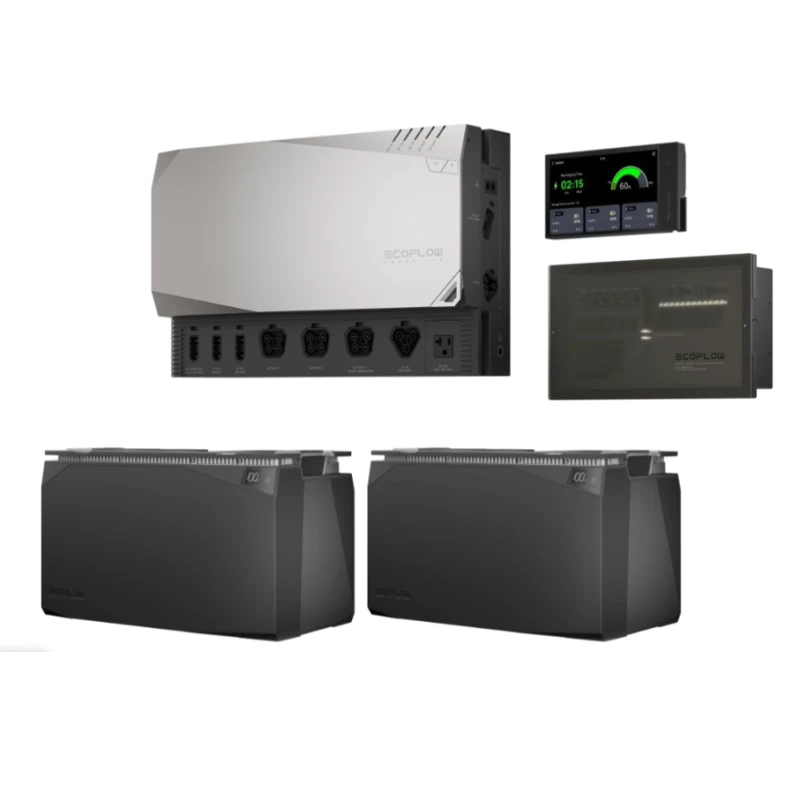

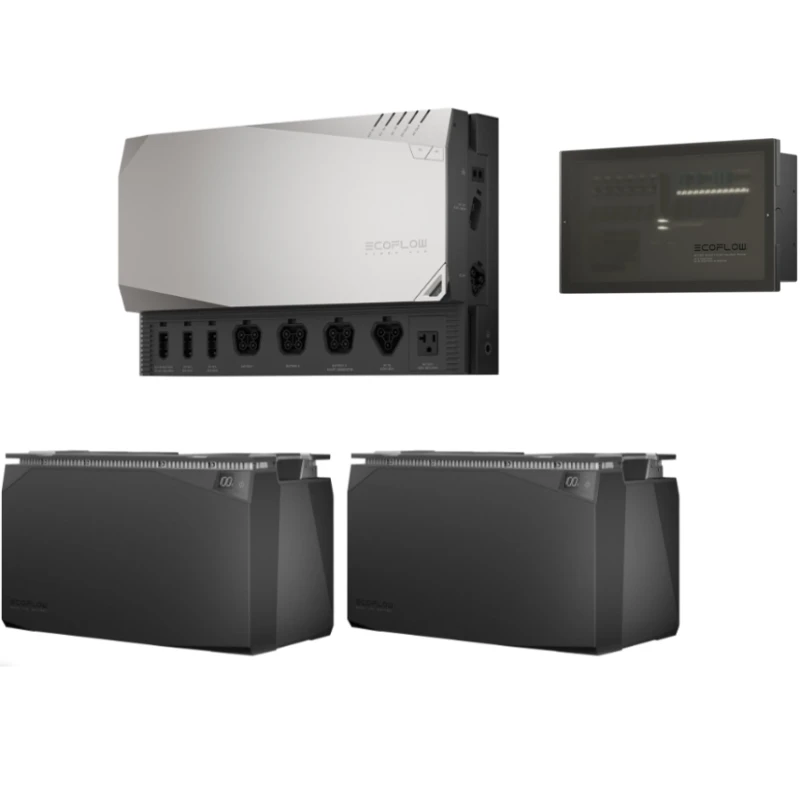

Accessoires livrés	ECOFLOW Power Hub ECOFLOW 2 batteries Lithium 5210 Wh Jeu de câble : charge alternateur, charge solaire, connexion batterie, entrée AC, sortie AC, sortie DC Cadre de montage batterie + Power Hub	ECOFLOW Power Hub ECOFLOW 2 batteries Lithium 5210 Wh Smart Panel AC/DC Jeu de câble : charge alternateur, charge solaire, connexion batterie, entrée AC, sortie AC, sortie DC Cadre de montage Batterie + Power Hub	ECOFLOW Power Hub ECOFLOW 2 batteries Lithium 5210 Wh Smart Panel AC/DC Power Console : panneau de contrôle Jeu de câble : charge alternateur, charge solaire, connexion batterie, entrée AC, sortie AC, sortie DC Cadre de montage Batterie + Power Hub

Caractéristiques techniques de la batterie LFP 5 kWh ECOFLOW :

• Technologie Lithium Fer Phosphate
• Capacité nominale : 5210 Wh (100Ah)
• Durée de vie : 3000 Cycle a 80% de capacité
• Tension nominale : 51,2 V
• Tension de coupure de charge : 57,6 V
• Tension de coupure de décharge : 40 V
• Courant de charge continu max : 80 A
• Courant de décharge continu : 100 A
• Poids net : Environ 40,6 kg
• Dimensions : 500x 260 x 300 mm
• Protection IP : IP54

Caractéristiques techniques du Power Hub ECOFLOW :

• Sortie CA Pur sinus : 3600 W continu / 7200 W crête 100 ms / 5200 W X Boost
• Sortie CC : 13.6 V / 70 A / 1000 W Max – 26.4V / 60 A / 1600 W Max
• Entrée CA (charge 230 V) : Puissance 3000 W / Courant 15 A
• Tension entrée CA : 220 – 240 V, 50 – 60 Hz
• Entrée PV 2/3 : 15 – 60 V – 30 A – Puissance max 1600 W
• Entrée Alternateur/ PV 1 : 13-60 V 60 A – 1000 W
• 15-60 V 30 A – 1600 W
• Entrée batterie 1/2/3 : 40 – 60 V / Total 100 A / Jusqu’à 3 X 5 kWh ou 2 kWh Lifepo4 (ne pas connecter batterie 2 & 5 kWh en simultanée
• Température de fonctionnement & stockage : -25°C à + 60°C
• Wi-Fi intégré
• Bluetooth intégré
• Poids : 14 Kg
• Dimensions (L x l x h) : 48 x 14 x 30 cm

Caractéristiques techniques du panneau de commande Smart Panel ECOFLOW :

• Sortie 230 V : x6 / 10 A maximum
• Sortie 12/24 V : x12 / 20 A maximum / 6 sorties contrôlables & 6 non contrôlables
• Entrée 230 V : 30 A max
• Entrée 12/ 24 V : 70 A max
• Température d’utilisation : -25° à +60 °C
• Température de stockage : -25°C à +60 °C
• Dimensions 354 x 210 x 98 mm
• Poids : 2,6 kg

Caractéristiques techniques du panneau de commande Power console ECOFLOW :

• Taille écran : 154.2 mm x 85,9 mm
• Résolution : 1024 x 600
• Commande tactile
• Connexion RJ 45
• Dimensions extérieur: 204,5 x 113,3 x 22,3 mm
• Température de fonctionnement : -20°C à +50°C
